Calcul de poteaux béton, bois et acier aux Eurocodes

Version 1.1 du 06/10/2020

Bénéficiez de 15% de réduction dès 3 modules achetés

Calcul de poteaux aux Eurocodes

PORTO est un programme de calcul développé sous Excel / VBA de dimensionnement de poteaux en flambement combiné à la flexion, aux Eurocodes et suivant les matériaux de structure usuels :

• Calcul béton à l'EC2 : vérification des dispositions constructives, vérification du poteau en flambement simple suivant les règles professionnelles, vérification du poteau en flambement et flexion combinés, suivant la méthode de la rigidité nominale et calcul du ferraillage associé ;

• Calcul acier à l'EC3 : choix de la section parmi l’ensemble des profilés OTUA (IPE, HEA, HEB, UPE…), détermination de la classe de la section et de la courbe de flambement, vérification du poteau en flambement combiné à la flexion déviée, vérification du poteau en flambement combiné à la flexion et déversement, par la méthode du moment critique ;

• Calcul bois massif et lamellé collé à l'EC5 : calcul en bois massif ou lamellé collé, vérification du poteau en flambement combiné à la flexion déviée, vérification du poteau en flambement combiné à la flexion et déversement.

Un schéma interactif vous permet de visualiser très clairement le chargement appliqué. Vous pouvez saisir parmi :

• 3 cas de chargements : 1 cas de charge permanente et 2 cas variables (parmi : exploitation catégorie A à H, neige, vent, accidentel et sismique) ;
• 3 charges linéiques uniformes et 3 charges ponctuelles N/HY/HZ.

Le programme combine automatiquement ces chargements et isole la combinaison défavorable pour chaque sous-calcul.

La bascule d'un matériau à un autre se fait par un simple clic et permet de conserver les données géométriques et de chargement.

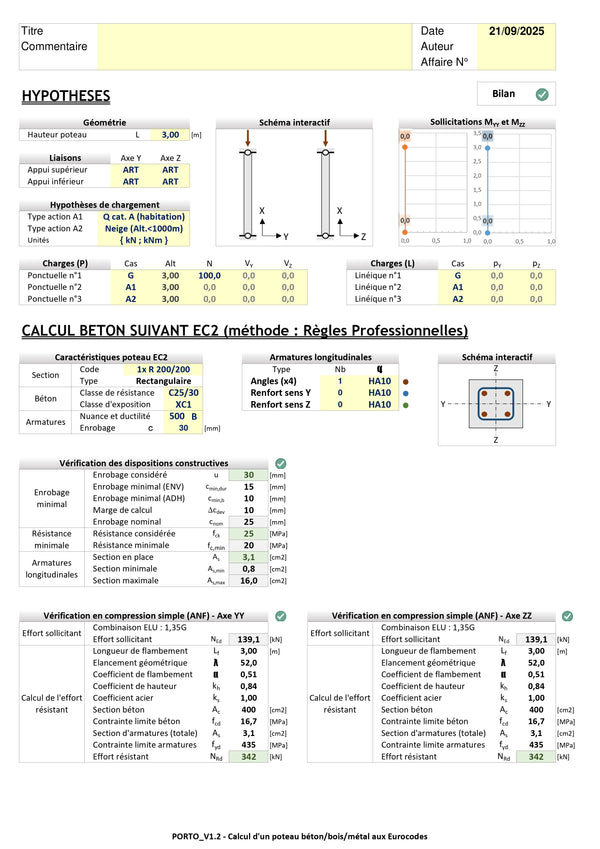

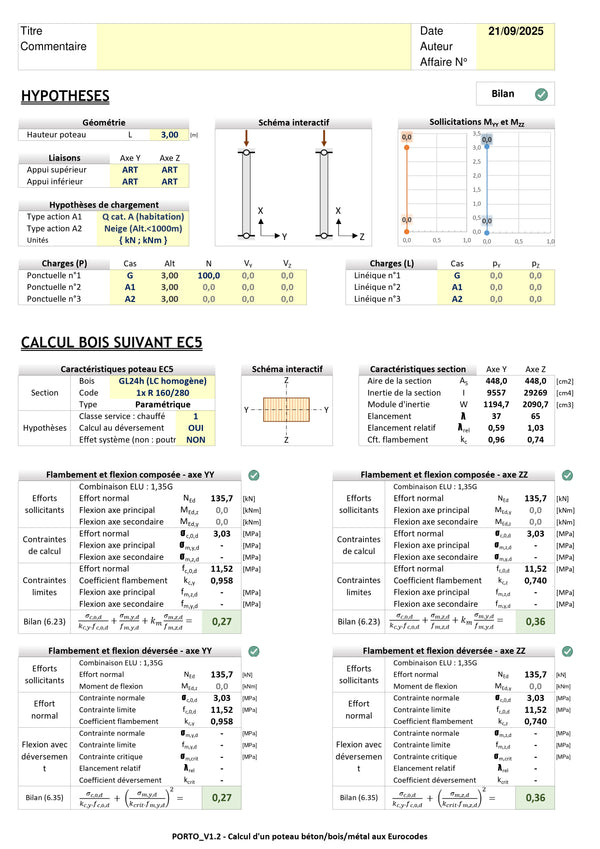

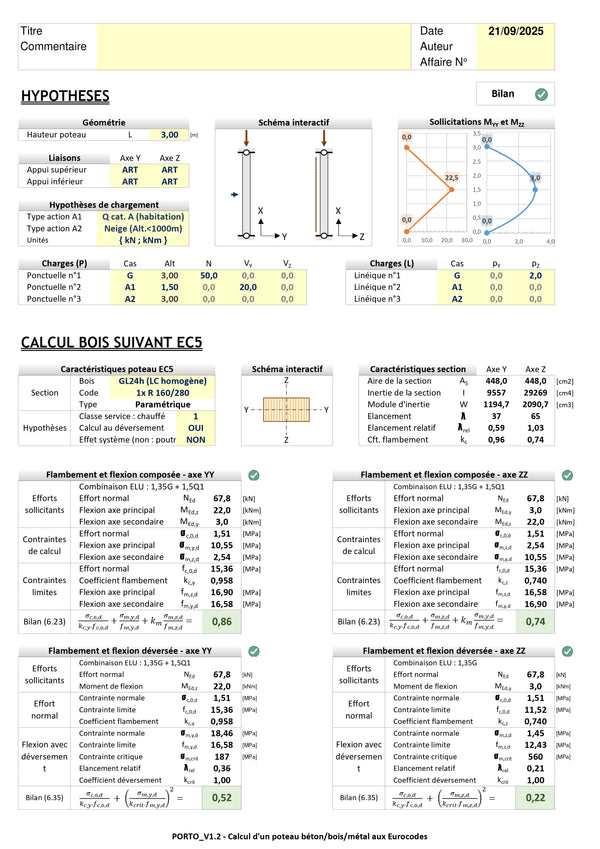

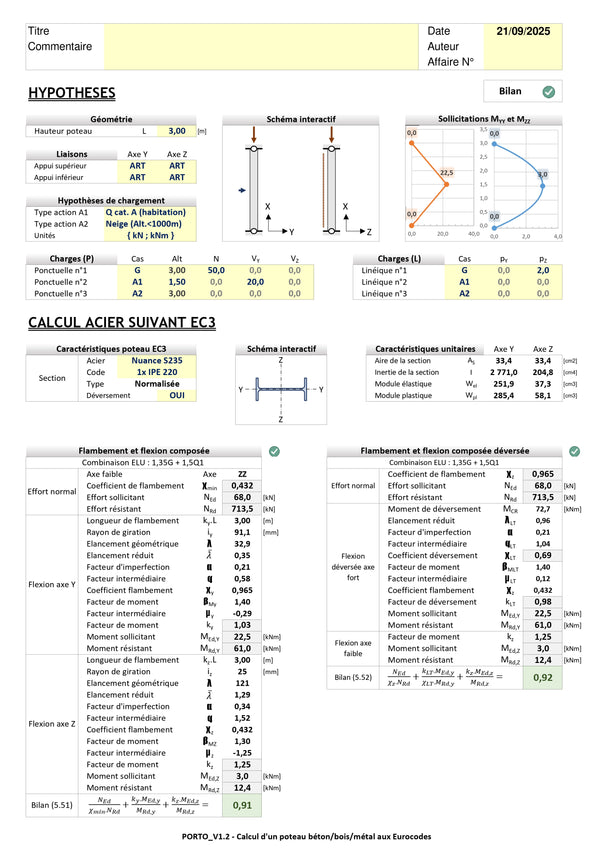

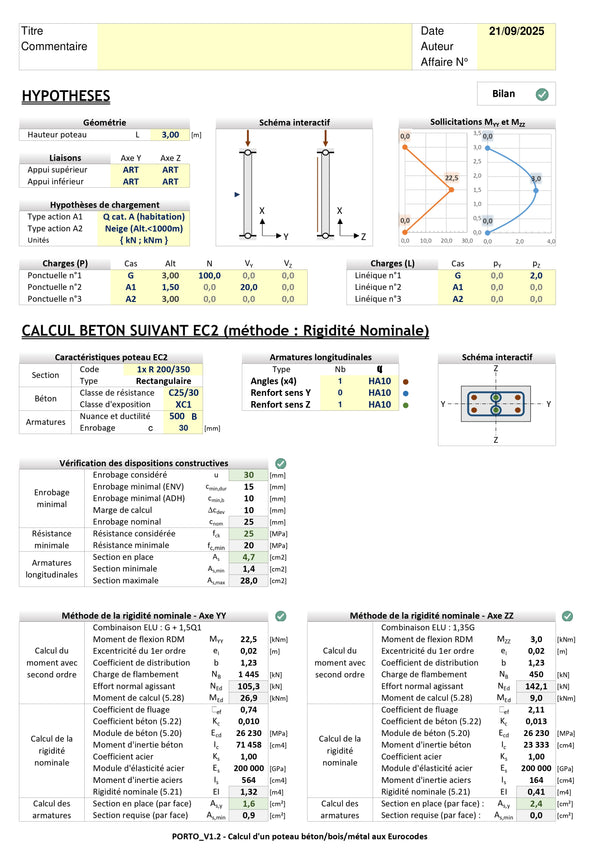

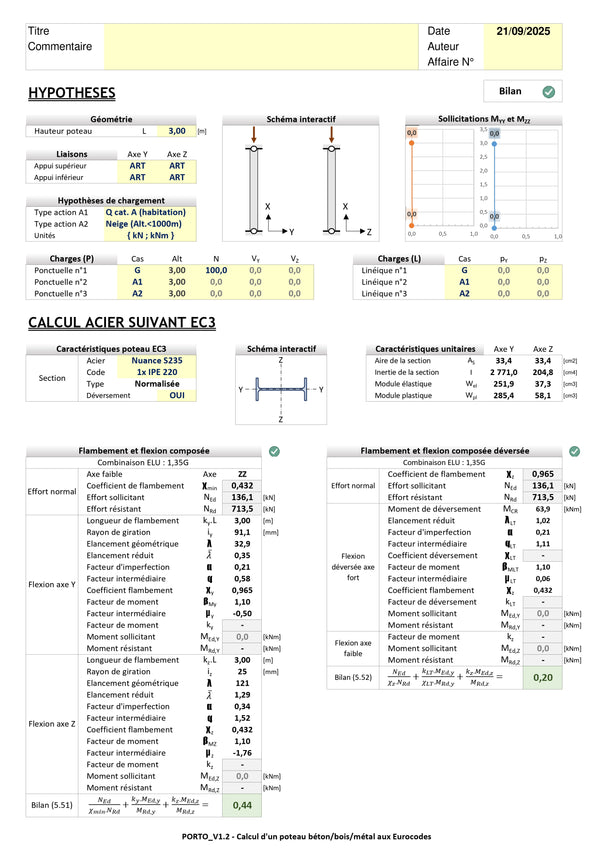

L'ensemble des résultats est synthétisé sous la forme d'une feuille A4, à imprimer directement ou à intégrer sous forme d'image dans vos rapports.

En évolution constante, PORTO intègre les derniers développements théoriques, l'évolution de la règlementation et les retours utilisateurs.

Comment calculer un poteau en béton, en bois ou en acier ?

Le volume nécessaire de béton, de bois ou d'acier dépend de plusieurs facteurs. La justification de la stabilité de forme consiste à démontrer qu’il existe, dans toute la section de l’élément, un état de contrainte qui équilibre les sollicitations de calcul.
